El gobierno de México avanza en su proyecto Kutsari, que incluye la creación de un Centro Nacional de Diseño de Semiconductores.

Este proyecto tiene el objetivo de fortalecer la soberanía tecnológica con un centro de diseño de circuitos integrados de propiedad pública.

Kutsari forma parte de las principales actividades de los proyectos estratégicos en materia de desarrollo tecnológico e innovación coordinados por la Secretaría de Ciencia, Humanidades, Tecnología e Innovación de México (SECIHTI).

Kutsari

La SECIHTI ha fortalecido su papel como instancia rectora en materia de ciencia, humanidades, tecnología e innovación, promoviendo la coordinación interinstitucional y la implementación de acciones orientadas al fortalecimiento de las capacidades nacionales y al desarrollo científico y tecnológico del país.

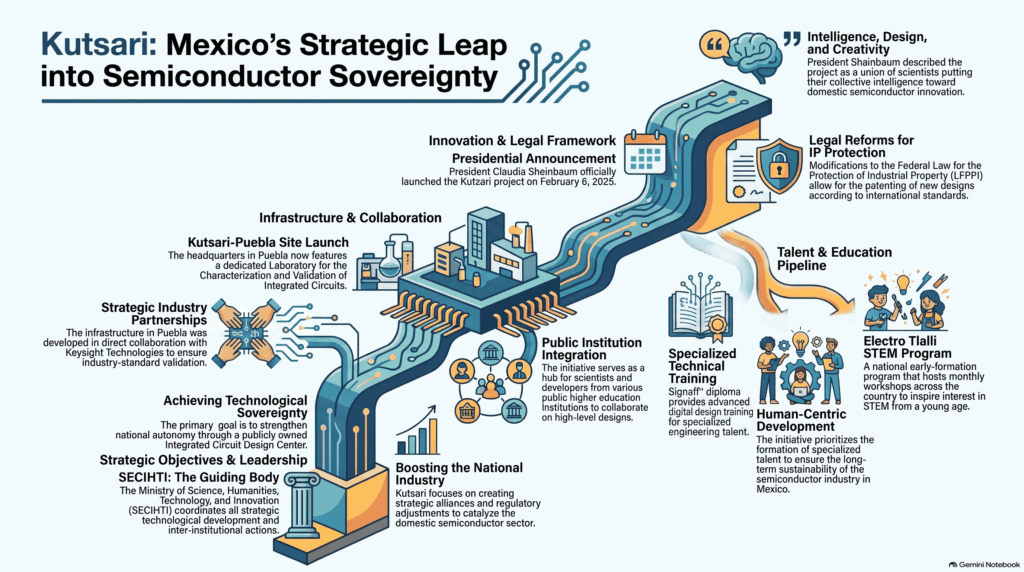

Infografía sobre la iniciativa soberana Kutsari de México. Muestra la estructura del Centro Nacional de Diseño de Semiconductores, alianzas como Keysight, programas formativos como Electro Tlalli y reformas de patentes.
Esta infografía ilustra detalladamente el Proyecto Kutsari, estrategia del gobierno mexicano coordinada por SECIHTI para impulsar la soberanía tecnológica, el diseño de semiconductores nacionales y la formación de talento especializado.

Además, Kutsari busca impulsar la industria nacional de semiconductores y formar talento especializado.

Para ello, el gobierno federal promueve alianzas estratégicas, adecuaciones normativas y el desarrollo de capacidades productivas y formativas a nivel nacional.

En este marco, se hizo la entrega del Laboratorio de Caracterización y Validación de Circuitos Integrados en la sede de Kutsari-Puebla, en colaboración con Keysight Technologies.

Asimismo, se puso en marcha el diplomado “Diseño digital de RTL a physical signoff”, dirigido a la formación especializada en diseño de semiconductores; además, se implementó el programa de formación temprana en áreas STEM “Electro Tlalli”, con talleres mensuales en diferentes sedes del país.

Diseño de semiconductores

El 6 de febrero de 2025, la presidenta Claudia Sheinbaum anunció la creación de Kutsari, en el cual científicos mexicanos de instituciones públicas de educación superior podrán desarrollar nuevos diseños de semiconductores, los cuales podrán patentarse de acuerdo a estándares internacionales que protejan la innovación, a partir de modificaciones a la Ley Federal de Protección a la Propiedad Industrial (LFPPI).

“El Centro de Diseño de Semiconductores Kutsari, o Proyecto Kutsari: Centro Nacional de Diseño de Semiconductores, es la unión de muchos científicos, desarrolladores tecnológicos, de instituciones públicas de educación superior, que van a poner toda su inteligencia, diseño, creatividad, para generar nuevos diseños de semiconductores”, dijo Sheinbaum entonces.
